BUNDESGESETZBLATT
FÜR DIE REPUBLIK ÖSTERREICH

Jahrgang 2019

Ausgegeben am 2. September 2019

Teil römisch zwei

268. Verordnung:

DCC Anforderungs-V

268. Verordnung des Vorstands der E-Control betreffend die Festlegung von allgemeinen technischen Anforderungen für den Lastanschluss (DCC Anforderungs-V)

Auf Grund von Paragraph 18 a, Absatz 3, des Elektrizitätswirtschafts- und -organisationsgesetzes 2010 (ElWOG 2010), Bundesgesetzblatt Teil eins, Nr. 110 aus 2010,, zuletzt geändert durch das Bundesgesetz Bundesgesetzblatt Teil eins, Nr. 108 aus 2017,, in Verbindung mit Paragraph 7, Absatz eins, Energie-Control-Gesetz (E-ControlG), Bundesgesetzblatt Teil eins, Nr. 110 aus 2010,, zuletzt geändert durch Bundesgesetzes Bundesgesetzblatt Teil eins, Nr. 108 aus 2017, und Artikel 6, Absatz eins, der Verordnung (EU) 2016/1388 zur Festlegung eines Netzkodex für den Lastanschluss, Amtsblatt Nummer L 223 vom 18.08.2016 Seite 10, wird verordnet:

Regelungsgegenstand

Paragraph eins,

In dieser Verordnung werden die allgemein geltenden Anforderungen, die in der Verordnung (EU) 2016/1388 zur Festlegung eines Netzkodex für den Lastanschluss, Amtsblatt Nummer L 223 vom 18.08.2016 Seite 10, nicht abschließend festgelegt sind, gemäß Artikel 6, Absatz eins, der Verordnung (EU) 2016/1388 bestimmt.

Anwendungsbereich

Paragraph 2,

Diese Verordnung gilt im Sinne der Artikel 3 bis 5 der Verordnung (EU) 2016/1388 für neue Verbrauchsanlagen mit Übertragungsnetzanschluss, neue Verteilernetzanlagen mit Übertragungsnetzanschluss, neue Verteilernetze einschließlich neuer geschlossener Verteilernetze, neue Verbrauchseinheiten, die von einer Verbrauchsanlage oder einem geschlossenen Verteilernetz genutzt werden, um für die relevanten Netzbetreiber und relevanten Übertragungsnetzbetreiber Laststeuerungsdienste zu erbringen. Neue Pumpanlagen innerhalb von Pump-Speicher-Kraftwerken, die ausschließlich im Pumpmodus betrieben werden, werden für die Zwecke dieser Verordnung gemäß Artikel 5, Absatz 2, Verordnung (EU) 2016/1388 wie Verbrauchsanlagen behandelt.

Mindestfrequenzbereiche und -zeiträume

Paragraph 3,

Ergänzend zu Artikel 12, Absatz eins,, Artikel 28, Absatz 2, Litera a,, Artikel 29, Absatz 2, Litera a und Anhang römisch eins der Verordnung (EU) 2016/1388 werden die folgenden Mindestfrequenzbereiche und -zeiträume festgelegt:

  1. Ziffer eins
    Frequenzbereich 47,5 – 48,5 Hz: 60 Minuten
  2. Ziffer 2
    Frequenzbereich 48,5 – 49,0 Hz: 90 Minuten

Mindestspannungsbereiche und -zeiträume

Paragraph 4,

  1. Absatz eins,Ergänzend zu Artikel 13, Absatz eins bis 2, Artikel 28, Absatz 2, Litera b,, Artikel 29, Absatz 2, Litera b und Anhang römisch zwei der Verordnung (EU) 2016/1388 werden die folgenden Mindestspannungsbereiche und -zeiträume festgelegt:
    1. Ziffer eins
      Basisspannung zwischen 110 und 300 kV:
      1,118-1,150 p.u.: 30 Minuten
    2. Ziffer 2
      Basisspannung zwischen 300 und 400 kV:
      1,05-1,10 p.u.: 30 Minuten
  2. Absatz 2,Ergänzend zu Artikel 13, Absatz 7, der Verordnung (EU) 2016/1388 wird festgelegt, dass das Verteilernetz für einen Spannungsbereich von ± 10 % der Referenzspannung 1 p.u. (Per-Unit System) am Netzanschlusspunkt ausgelegt sein muss. In begründeten Fällen kann zwischen dem relevanten Übertragungsnetzbetreiber und dem Betreiber des Verteilernetzes ein abweichender Spannungsbereich festgelegt werden.

Anforderungen hinsichtlich Spannungsqualität für Verbrauchsanlagen mit Übertragungsnetzanschluss und Verteilernetze mit Übertragungsnetzanschluss

Paragraph 5,

Ergänzend zu Artikel 20, der Verordnung (EU) 2016/1388 ist das zugestandene Ausmaß der Verzerrung projektspezifisch zwischen dem Übertragungsnetzbetreiber und dem Eigentümer der Verbrauchsanlage mit Übertragungsnetzanschluss oder dem Betreiber des Verteilernetzes mit Übertragungsnetzanschluss zu vereinbaren. Der relevante Übertragungsnetzbetreiber und der Eigentümer der Verbrauchsanlage mit Übertragungsnetzanschluss oder der Betreiber des Verteilernetzes mit Übertragungsnetzanschluss führen hierzu Beurteilungsrechnungen hinsichtlich Netzrückwirkungen in Anlehnung an die technischen und organisatorischen Regeln (TOR) in der geltenden Fassung durch.

Anforderungen hinsichtlich der Blindleistung für Verbrauchsanlagen mit Übertragungsnetzanschluss

Paragraph 6,

  1. Absatz eins,Ergänzend zu Artikel 15, Absatz eins, Litera a, der Verordnung (EU) 2016/1388 darf für Verbrauchsanlagen mit Übertragungsnetzanschluss, wie durch den zulässigen Bereich in Abbildung 1 im Verbraucherzählpfeilsystem dargestellt,
    1. Ziffer eins
      die maximale Blindleistungsaufnahme (induktiv) Q nicht höher sein als 48 % der maximalen Bezugskapazität Pmax,B; und
    2. Ziffer 2
      bei Aufnahme von Wirkleistung größer oder gleich 10 % von Pmax,B der festgelegte Leistungsfaktor cos φ = 0,90 induktiv nicht unterschritten werden; und
    3. Ziffer 3
      bei Aufnahme von Wirkleistung kleiner 10 % von Pmax,B die maximale Blindleistungsaufnahme (induktiv) nicht höher sein als 5 % von Pmax,B.

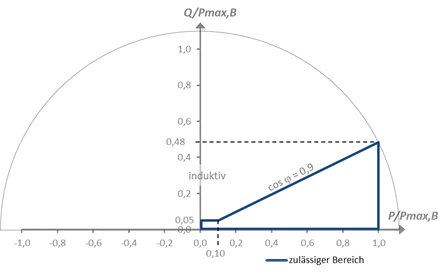

Abbildung 1: Zulässiger Blindleistungsbereich für Verbrauchsanlagen mit Übertragungsnetzanschluss

  1. Absatz 2,Ergänzend zu Artikel 15, Absatz eins, Litera a, der Verordnung (EU) 2016/1388 müssen Verbrauchsanlagen mit Übertragungsnetzanschluss in der Lage sein, am Netzanschlusspunkt keine Blindleistung (kapazitiv) einzuspeisen.
  2. Absatz 3,Unbeschadet der Bestimmung des Absatz 2, können der Eigentümer der Verbrauchsanlage mit Übertragungsnetzanschluss und der relevante Übertragungsnetzbetreiber vereinbaren, dass Verbrauchsanlagen mit Übertragungsnetzanschluss in der Lage sein sollen, am Netzanschlusspunkt Blindleistung einzuspeisen (kapazitiv).
  3. Absatz 4,Teilen sich Verbrauchsanlagen mit Übertragungsnetzanschluss und Stromerzeugungsanlagen einen gemeinsamen Netzanschlusspunkt, ist zwischen dem Eigentümer der Verbrauchsanlage mit Übertragungsnetzanschluss und dem relevanten Übertragungsnetzbetreiber eine maximale Einspeisekapazität zu vereinbaren, welche im Netzanschlussvertrag festzugelegen ist. Die Fähigkeit zur Abgabe von Blindleistung am Netzanschlusspunkt im Einspeisefall richtet sich nach der Verordnung (EU) 2016/631 zur Festlegung eines Netzkodex mit Netzanschlussbestimmungen für Stromerzeuger, Amtsblatt Nummer L 112 vom 27.04.2016 Seite 1, der dazu ergangenen Verordnung des Vorstands der E-Control betreffend die Festlegung von allgemeinen technischen Anforderungen für den Netzanschluss von Stromerzeugungsanlagen, Bundesgesetzblatt Teil 2, Nr. 56 aus 2019,, und den technischen und organisatorischen Regeln (TOR) in der geltenden Fassung.
  4. Absatz 5,Unbeschadet der Bestimmungen der Absatz eins und Absatz 2, können abweichende Vorgaben vereinbart werden, wenn der Eigentümer der Verbrauchsanlage mit Übertragungsnetzanschluss technische oder finanzielle Vorteile nachweist und der relevante Übertragungsnetzbetreiber dies akzeptiert.

Anforderungen hinsichtlich der Blindleistung für Verteilernetze mit Übertragungsnetzanschluss

Paragraph 7,

  1. Absatz eins,Ergänzend zu Artikel 15, Absatz eins, Litera b, der Verordnung (EU) 2016/1388 wird für Verteilernetze mit Übertragungsnetzanschluss festgelegt, dass für jede Übergabestelle die Blindleistungsaufnahme und -einspeisung für den zwischen dem relevanten Übertragungsnetzbetreiber und dem Verteilernetzbetreiber vereinbarten Schaltzustand innerhalb des zulässigen Blindleistungsbereichs gemäß Absatz 2, liegen muss.
  2. Absatz 2,Die Grenzlinien des zulässigen Blindleistungsbereichs für jede Übergabestelle werden durch Stützpunkte im P-Q-Diagramm gemäß Abbildung 2 im Verbraucherzählpfeilsystem bestimmt.

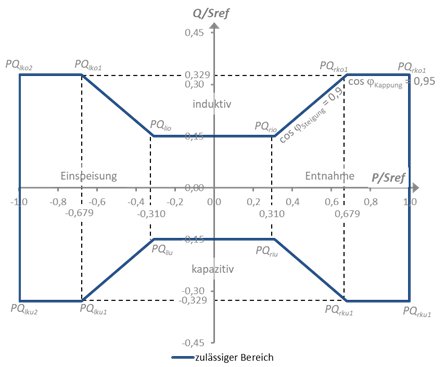

Abbildung 2: Zulässiger Blindleistungsbereich für Verteilernetze mit Übertragungsnetzanschluss

Mit Ausnahme von Litera b,) berechnen sich die Stützpunkte aus der Referenzscheinleistung Sref in MVA und fixen Berechnungsparametern. Die Referenzscheinleistung Sref entspricht der zwischen dem Übertragungsnetzbetreiber und Verteilernetzbetreiber je Übergabestelle vereinbarten Leistung.
  1. Litera a
    Berechnung der Stützpunkte für die inneren Grenzlinien für Übergabestellen mit Regelhauptumspannern:

Die Q-Komponente in Mvar für die Stützpunkte PQlio, PQrio, PQliu und PQriu berechnet sich aus dem Produkt der Referenzscheinleistung Sref und der typischen relativen Kurzschlussspannung uk = 15 %.

Die dazugehörige P-Komponente in MW berechnet sich aus der Q-Komponente unter Berücksichtigung eines fixen Leistungsfaktors cos φ = 0,90.

  1. Litera b
    Berechnung der Stützpunkte für die inneren Grenzlinien für Übergabestellen mit Leitungen: Bei der Berechnung der Stützpunkte für die inneren Grenzlinien für Übergabestellen mit Leitungen wird eine Referenzscheinleistung Sref,V-RHU in MVA mittels geeigneter Zusammenfassung von virtuellen Standard-Regelhauptumspannern (V-RHU) mit einer Nennscheinleistung von jeweils 300 MVA unter Berücksichtigung der Summe der thermischen Grenzscheinleistungen aller Übergabeleitungen bestimmt.

Die Q-Komponente in Mvar für die Stützpunkte PQlio, PQrio, PQliu und PQriu berechnet sich aus dem Produkt der Referenzscheinleistung SN,V-RHU und der typischen relativen Kurzschlussspannung uk = 15 %.

Die dazugehörige P-Komponente in MW berechnet sich aus der Q-Komponente unter Berücksichtigung eines fixen Leistungsfaktors cos φ = 0,90.

  1. Litera c
    Berechnung der Stützpunkte für die Steigungs-Grenzlinien für Übergabestellen mit Regelhauptumspannern oder Leitungen:

Die Q-Komponente in Mvar für die Stützpunkte PQlko1, PQrko1, PQlku1 und PQrku1 berechnet sich unter Berücksichtigung des fixen Leistungsfaktors cos φ,Kappung = 0,95.

Die dazugehörige P-Komponente in MW berechnet sich unter Berücksichtigung der fixen Leistungsfaktoren cos φ,Steigung= 0,90 und cos φ,Kappung = 0,95.

  1. Litera d
    Berechnung der Stützpunkte für die Kappungs-Grenzlinien für Übergabestellen mit Regelhauptumspannern oder Leitungen:

Die Q-Komponente in Mvar für die Stützpunkte PQlko2, PQrko2, PQlku2 und PQrku2 entspricht jener der Stützpunkte PQlko1, PQrko1, PQlku1 und PQrku1.

Die dazugehörige P-Komponente (in MW) entspricht der Referenzscheinleistung Sref.

  1. Absatz 3,Unbeschadet der Bestimmungen des Absatz eins und Absatz 2, können bei Verteilernetzen mit Übertragungsnetzanschluss abweichende Vorgaben vereinbart werden, wenn der relevante Übertragungsnetzbetreiber und der Betreiber des Verteilernetzes mit Übertragungsnetzanschluss in einer gemeinsamen Analyse technische oder finanzielle Vorteile nachweisen oder besonderen netzbetrieblichen Gründen Rechnung getragen werden muss.

Anforderungen hinsichtlich Verbrauchseinheiten mit lastseitiger Steuerung zur Wirkleistungsregelung, zur Blindleistungsregelung sowie zum Engpassmanagement

Paragraph 8,

  1. Absatz eins,Ergänzend zu Artikel 28, Absatz 2, Litera c, der Verordnung (EU) 2016/1388 wird festgelegt, dass der Spannungsbetriebsbereich ± 10 % der Referenzspannung 1 p.u. am Netzanschlusspunkt beträgt. Der relevante Netzbetreiber kann mit dem Eigentümer der Verbrauchseinheit davon abweichende Werte vereinbaren. Sind breitere Spannungsbetriebsbereiche technisch und wirtschaftlich möglich, darf der Eigentümer der Verbrauchseinheit seine Zustimmung nicht ohne triftigen Grund verweigern.
  2. Absatz 2,Ergänzend zu Artikel 28, Absatz 2, Litera k, der Verordnung (EU) 2016/1388 wird festgelegt, dass die Verbindung mit dem Netz bei Frequenzgradienten bis zu einem Wert von 2,0 Hz/s aufrechtzuerhalten ist.

Anforderungen hinsichtlich Verbrauchseinheiten mit lastseitiger Steuerung zur Netzfrequenzregelung

Paragraph 9,

  1. Absatz eins,Ergänzend zu Artikel 29, Absatz 2, Litera c, der Verordnung (EU) 2016/1388 wird festgelegt, dass der Spannungsbetriebsbereich ± 10 % der Referenzspannung 1 p.u. am Netzanschlusspunkt beträgt. Der relevante Netzbetreiber kann mit dem Eigentümer der Verbrauchseinheit davon abweichende Werte vereinbaren. Sind breitere Spannungsbetriebsbereiche technisch und wirtschaftlich möglich, darf der Eigentümer der Verbrauchseinheit seine Zustimmung nicht ohne triftigen Grund verweigern.
  2. Absatz 2,Ergänzend zu Artikel 29, Absatz 2, Litera d, der Verordnung (EU) 2016/1388 wird festgelegt, dass die lastseitige Steuerung zur Netzfrequenzregelung mit einem Totband von ± 200 mHz um die Nennfrequenz 50 Hz konfiguriert sein muss.
  3. Absatz 3,Ergänzend zu Artikel 29, Absatz 2, Litera e, der Verordnung (EU) 2016/1388 wird festgelegt, dass die maximale Frequenzabweichung vom Nennwert 50,0 Hz, bis zu der eine Reaktion erfolgen muss, -1,0 Hz für den Unterfrequenzfall und + 1,5 Hz für den Überfrequenzfall beträgt. Im Arbeitsbereich f < 49,0 Hz und f > 51,5 Hz sollen Verbrauchseinheiten mit lastseitiger Steuerung zur Netzfrequenzregelung weiterhin frequenzstützend wirken.
  4. Absatz 4,Ergänzend zu Artikel 29, Absatz 2, Litera g, der Verordnung (EU) 2016/1388 wird festgelegt, dass die Verbrauchseinheit in der Lage sein muss, Änderungen der Netzfrequenz innerhalb von 0,4 Sekunden zu erkennen und darauf zu reagieren.

Inkrafttreten und Befristung

Paragraph 10,

  1. Absatz eins,Diese Verordnung tritt mit 07.09.2019 in Kraft.
  2. Absatz 2,Diese Verordnung tritt mit dem Ablauf des 06.09.2024 außer Kraft.

Urbantschitsch       Eigenbauer
